气体涡轮流量计
一、概况

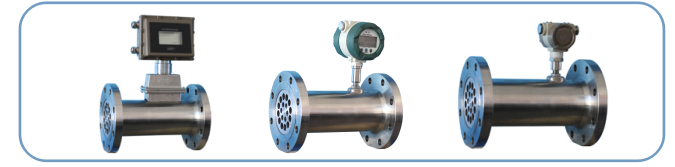

我公司生产的气体涡轮流量计是吸取了国内外流量仪表现金技术，经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。 按功能特点分类，共分为远传型、智能一体化显示型、温压补偿型。
二、产品特点
1、采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好，不易腐蚀、可靠性好、使用寿命长。
2、设计有整流性能优良的整流器，前后直管段刚性需求降低。
3、 超高量程比，最高可达1:30或更高。
4、按流量频率信号，可将仪表系数最多分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。
5、 流量计表头可180°旋转，安装使用简单方便。
6、 高精确度，一般可达±1.5%R、±1.0%R。
7、 重复性好，短期重复性可达0.05%R～0.2%R，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。
独特的机芯自润滑系统，使该产品在使用时不保养或少保养。
三、工作原理
1.流量计结构
2.工作原理
当气流进入流量计时，首先经过独立机芯的前导结构并加速，在流体的作用下，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在涡轮克服阻力矩和摩擦力矩后开始转动。当诸力矩达到平衡时，转速稳定，涡轮转动速度与流量成线性关系，通过旋转的发信盘上的磁体周期性地改变传感器磁阻，从而在传感器两端感应出频率与流体体积流量成正比的脉冲信号。该信号经前置放大器放大、整形后和压力温度传感器检测到的压力、温度信号同时输给流量积算仪进行处理，直接显示标准体积流量和标准体积总量。
四、技术规格
1.技术参数
| 执行标准 | 封闭管道中气体流量的测量—涡轮流量传感器（GB/T8940-2003） | |||
| 检定规程 | 涡轮流量计（JJG1037-2008） | |||
| 被测介质 | 无杂质、中低流速气体 | |||
| 仪表口径及连接方式 | 25、40、50、65、80、100、125、150、200、250、300采用法兰连接，默认材质为不锈钢材质，DN25、DN50、DN80、DN100可做吕体表体。 | |||
| 25、40、50可采用螺纹连接，默认不锈钢表体。 | ||||
| 法兰标准 | GB/T9113-2000，可特制美标ANSI、日标JIS等。 | |||
| 螺纹规格 | 英制管螺纹（外螺纹），可特制内螺纹、球面螺纹、NPT螺纹等 | |||
| 精度等级 | ±1.5%R，±1%R（需订制） | |||
| 量程比 | 1:10-1:30 | |||
| 检定条件 | 检定装置 |
① 准表法气体流量检定装置 ② 音速喷嘴气体流量检定装置 ③ 钟罩式气体流量检定装置 |
||
| 环境条件 | 环境温度 | 20℃ | ||
| 相对湿度 | 75% | |||
| 使用条件 | 介质温度 | -30℃～+80℃ | 大气压力 | 86Kpa～106Kpa |
| 环境温度 | -20℃～+60℃ | 相对湿度 | 5%～90% | |
2.测量范围及耐压等级
2.1 口径-流量-流速对
| 仪表口径（mm） |
标准量程 （m3/h） |
扩展量程 （m3/h） |
仪表口径（mm） |
标准量程 （m3/h） |
扩展量程 （m3/h） |
||||
| DN 25 | S | 2.5-25 | W | 4-40 | DN 125 | S | 25-700 | W | 20-800 |
| DN 40 | S | 5-50 | W | 6-60 | DN 150 | S1 | 32-650 | W | 80-1600 |
| DN 50 | S1 | 6-65 | W1 | 5-70 | S2 | 50-1000 | |||
| S2 | 10-100 | W2 | 8-100 | DN 200 | S1 | 80-1600 | W | 50-1000 | |
| DN 65 | S | 15-200 | W | 10-200 | S2 | 130-2500 | |||
| DN 80 | S1 | 13-250 | W | 10-160 | DN 250 | S1 | 130-2500 | W | 80-1600 |
| S2 | 20-400 | S2 | 200-4000 | ||||||
| DN 100 | S1 | 20-400 | W |
 13-250 |
DN 300 | S | 200-4000 | W1 | 130-2500 |
| S2 | 32-650 | W2 | 320-6500 | ||||||
2.2耐压等级
| 口径范围 | 连接方式 | 常规耐压等级 | 特制耐压等级 | 口径范围 | 连接方式 | 常规耐压等级 | 特制耐压等级 |
| DN 25 | 螺纹 | 1.6MPa | 4.0MPa及以下 | DN 80 | 法兰 | 1.6MPa | 6.3MPa及以下 |
| 法兰 | 6.3MPa及以下 | DN 100 | 法兰 | 6.3MPa及以下 | |||
| DN 40 | 螺纹 | 4.0MPa及以下 | DN 125 | 法兰 | 6.3MPa及以下 | ||
| 法兰 | 6.3MPa及以下 | DN 150 | 法兰 | 6.3MPa及以下 | |||
| DN 50 | 螺纹 | 4.0MPa及以下 | DN 200 | 法兰 | 4.0MPa及以下 | ||
| 法兰 | 6.3MPa及以下 | DN 250 | 法兰 | 2.5MPa及以下 | |||
| DN 65 | 法兰 | 6.3MPa及以下 | DN 300 | 法兰 | 2.5MPa及以下 |
