涡街流量计
一、概况

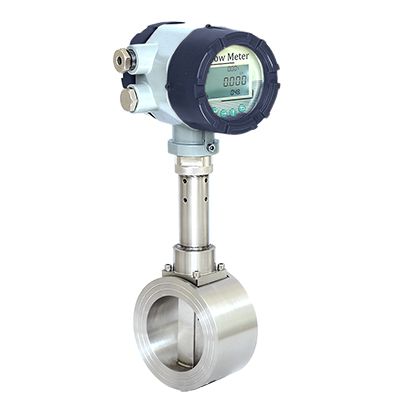

涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计，并可作为流量变送器应用于自动化控制系统中。涡街流量计按照使用功能划分，共分为以下三类:LUGB型远传型涡街流量计、LUB型智能一体化显示型涡街流量计、LUBZ型温压补偿型涡街流量计。
该仪表采用先进的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗振性差、小信号数据紊乱等问题，并采用了独特的传感器封装技术和防护措施，保证了产品的可靠性。每种型式都有整体、分体结构，根据测量管径不同，有管道式、插入式两种安装方式，以适应不同的安装环境。
本仪表可广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
二、产品特点
n 无可动部件，长期稳定，结构简单便于安装和维护。
n 传感器输出为脉冲信号，其频率与被测流体的实际流量成线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式。
n 精确度较高，通常液体的测量精度为±1.0%，气体的测量精度为1.5%。
n 测量量程范围宽，在雷诺数为2×104~7×106范围内，可达1:20，插入式量程比最高可达1:25
n 压损小（约为孔板流量计的1/4～1/2），属于节能流量仪表。
n 采用消扰电路和抗振动传感头，具有一定抗环境振动性能。
n 采用超低功耗微处理器技术，1节3.6V10AH锂电池可使用5年以上。
n 由软件对仪表系数非线性进行修正，提高测量精度。
n 压力损失小，量程范围宽。
n 采用EEPROM对累积流量进行掉电保护，保护时间大于10年。
n 插入式涡街流量计可测介质温度达+250℃。
三、工作原理
涡街流量计是由旋涡发生体、检测探头及相应的电子线路等组成。当流体流经旋涡发生体时，它的两侧就形成了交替变化的两排旋涡，这种旋涡被称为卡门涡街。斯特罗哈在卡门涡街理论的基础上又提出了卡门涡街的频率与流体的流速成正比，并给出了频率与流速的关系式：
f = St × V/d
式中: f:涡街发生频率 (Hz)
V:旋涡发生体两侧的平均流速(m/s)
St :斯特罗哈尔系数（一定雷诺数范围内为常数）
d:旋涡发生体迎流面宽度（m）
这些交替变化的旋涡就形成了一系列交替变化的流体升力，该升力作用在基于压电效应的检测探头上，便产生一系列交变电荷信号，经过前置放大器转换、整形、放大处理后，输出与旋涡脱落频率相同且与流速成正比的脉冲信号。
四、技术规格
| 被测介质 | 蒸汽、压缩空气、煤制气、液体等中高流速介质 | ||||
| 执行标准 | 涡街流量传感器（JB/T9249-1999） | ||||
| 检定规程 | 涡轮流量计（JJG1029-2007） | ||||
| 仪表口径及连接方式 | 法兰连接型 | DN15-DN300 | |||
| 夹装连接型 | DN15-DN300 | ||||
| 简易插入式 | DN200-DN1500 | ||||
| 球阀插入式 | DN200-DN1500 | ||||
| 法兰标准 | 常规标准 | GB/T9119-2000 | |||
| 其他标准 | 国际管法兰标准 | 如德标DIN、美标ANSI、日标JIS | |||
| 国内管法兰标准 | 如化工部标准、机械部标准 | ||||
| 精度等级 | 液体 | ±1.0%R（管道式）±2%（插入式） | |||
| 气体或蒸汽 | ±1.5%R（管道式）±2.5%（插入式 | ||||
| 重复性 | 液体 | ≤0.2% | |||
| 气体或蒸汽 | ≤0.5% | ||||
| 量程比 | 1:10-1:20 | ||||
| 检定条件 | 检定装 | 标准表法液体流量检定装置 | |||
| 标准表法气体流量检定装置 | |||||
| 音速喷嘴气体流量检定装置 | |||||
| 环境条件 | 环境温度 | 20℃ | |||
| 相对湿度 | 65% | ||||
| 使用条件 | 介质温度 | T1（常温型） | -40℃～+70℃ | ||
| T2（中温型） | -40℃～+250℃ | ||||
| T3（高温型） | -40℃～+350℃ | ||||
| 环境温度 | -20℃～+60℃ | 相对湿度 | 5%～90% | ||
| 大气压力 | 86Kpa～106Kpa | ||||
五、产品选型
| 产品型号与标记 | 说明 | ||||||||
| 种类LUG | 利用卡门涡街原理，流量传感器 | ||||||||
| 检测方法 | B | 应力式检测 | |||||||
| - | |||||||||
| 法 兰 连 接 | 1 | 表体法兰标准：GB/T9119·10－2000 | |||||||
| 法 兰 卡 装 | 2 | 产品出厂自带卡装法兰、螺栓及垫片 | |||||||
| 被测介质 | 气体 | 1 | |||||||
| 液体 | 2 | ||||||||
| 蒸汽 | 3 | ||||||||
| 口径 | 01 | 20mm | |||||||
| 02 | 25mm | ||||||||
| 04 | 40mm | ||||||||
| 05 | 50mm | ||||||||
| 06 | 65mm | ||||||||
| 08 | 80mm | ||||||||
| 10 | 100mm | ||||||||
| 12 | 125mm | ||||||||
| 15 | 150mm | ||||||||
| 20 | 200mm | ||||||||
| 25 | 250mm | ||||||||
| 30 | 300mm | ||||||||
| 信号及转换器类型 | Z | 一体型 | |||||||
| N | 电压脉冲 | ||||||||
| A | 4～20mADC，二线制 | ||||||||
| B | 电池供电，现场液晶显示 | ||||||||
| C | 现场液晶显示，4～20mADC | ||||||||
| F | 分体型 | ||||||||
| N | 电压脉冲 | ||||||||
| C | 4～20mADC，带电流指示表头 | ||||||||
| 防爆要求 | E | 防爆，ExdIIBT6 | |||||||
| N | 不防爆 | ||||||||
表18
例：选用一台法兰卡装式防爆型涡街流量计测量蒸汽，管道为DN50现 场 需 要 显 示 流 量 并 远 传电流信号，其产品型号应为：LUGB-2305ZCE
